Состав засорителей предназначен для механизированного накопления, транспортирования к месту выгрузки, выгрузки в специально отведенных местах или перегрузки в другой состав засорителей, а также других сыпучих материалов с размером фракции до 100 мм.
Состав применяется при текущем содержании и ремонте железнодорожного пути в сцепе со щебнеочистительными машинами и комплексами, уборочными машинами, машинами для очистки и нарезки кюветов.
Состав должен эксплуатироваться на железных дорогах Российской Федерации на железнодорожном пути с шириной колеи 1520 мм; в транспортном положении вписываться в габарит 1-Т по ГОСТ 9238; обеспечивать в транспортном положении проход кривых минимальным радиусом 120 м, S - образных кривых радиусом 180м.
Изделие должно состоять из двух одинаковых модулей. В состав каждого модуля входят пять полувагонов-накопителей и один вагон концевой.

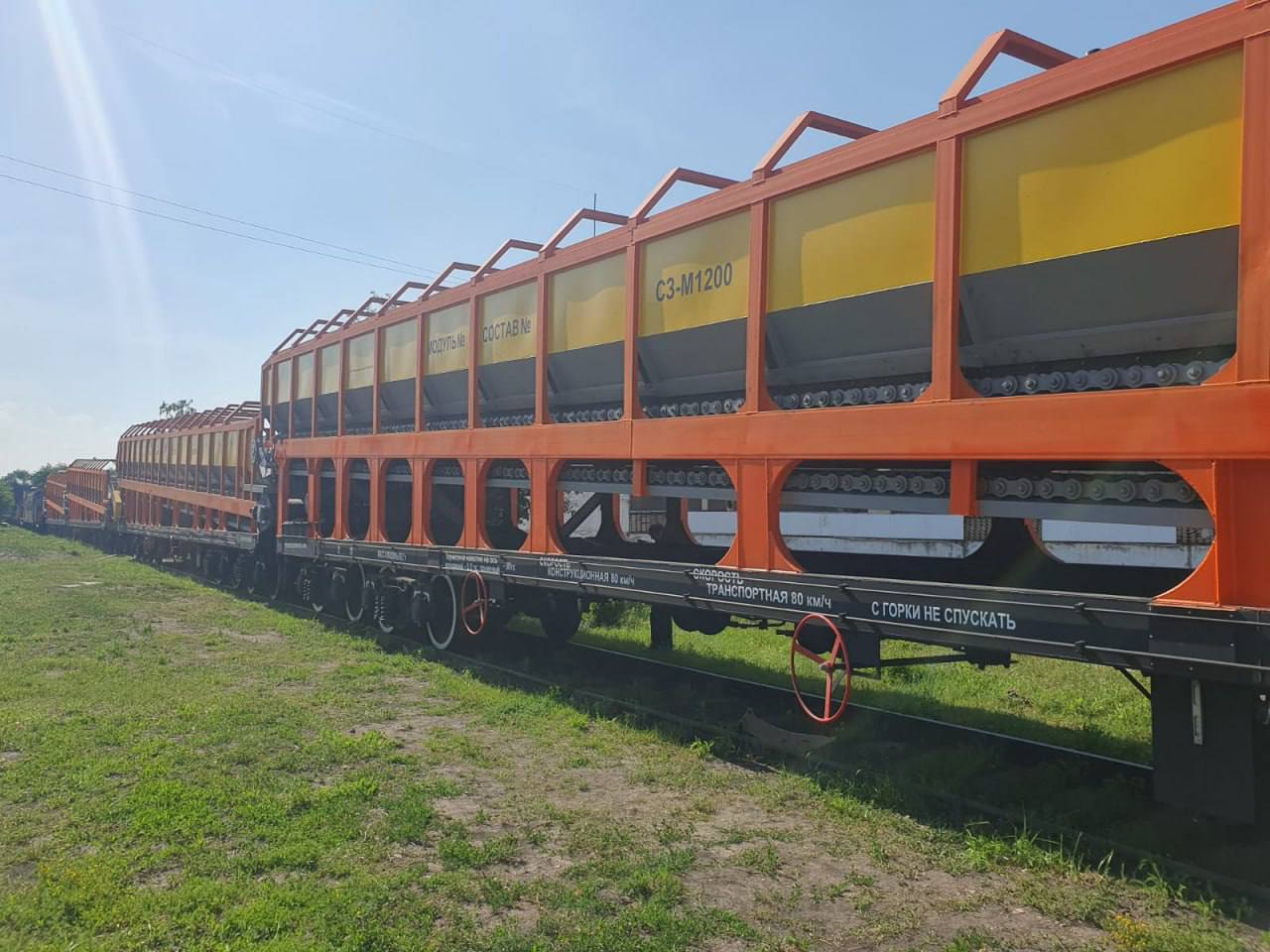

Полувагон- накопитель предназначен для накапливания материалов и передачи их из полувагона в полувагон.

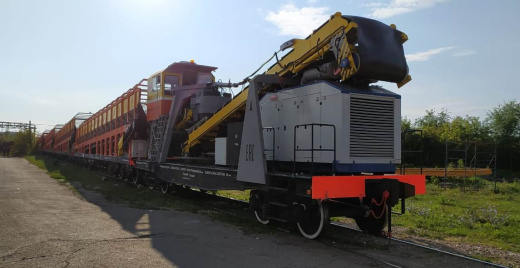

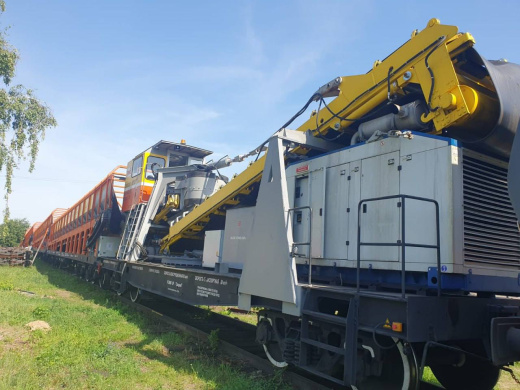

Вагон концевой предназначен для разгрузки материалов или передачи их в соседний модуль состава для засорителей
Управление работой модуля должно осуществляться из кабины управления, размещенной на концевом вагоне. Электропитание всех вагонов модуля должно осуществляться от дизель- генераторной установки, размещенной на концевом вагоне. Вместимость топливного бака должна обеспечивать возможность непрерывной работы дизельного двигателя в течение не менее чем 24 часов. Конструкция топливного бака должна предусматривать наличие устройств, обеспечивающих контроль уровня топлива.
Для обеспечения необходимой обзорности за рабочими органами каждый модуль должен быть оборудован системой видеонаблюдения с выводом видеоинформации в кабину управления.
Основные показатели назначения состава должны соответствовать указанным в таблице 1.
Технические характеристики
| Наименование показателя | Величина или тип показателя |
|---|---|
| Проход сортировочной горки | Возможен |
| Радиус проходимых кривых, м, не менее: | |
| - круговая кривая сопряженная с прямой | 125 |
| - S-образная кривая | 180 |
| Уклон пути, на котором состав удерживается ручным тормозом, ‰, не менее: | |
| - в порожнем состоянии | 40 |
| - в загруженном состоянии | 30 |
| Длина тормозного пути с конструкционной скоростью при экстренном торможении автоматическим тормозом на площадке (уклон 0 ‰) и сухих рельсах, м, не более | 850 |
| Нагрузка на рельсы от оси колесной пары, кН (тс), не более | 230,53 (23,5) |
| Срок службы, лет, не менее | 30 |
| Показатели назначения полувагона- накопителя | |
| Объем кузова, м3, не менее | 85 |
| Грузоподъемность максимальная, т, не менее | 100 |
| Скорость ленты транспортера-накопителя, м/с, не менее: | |
| при загрузке | 0,05±0,01 |
| при выгрузке | 0,1±0,015 |
| Ходовая тележка | Сочлененная из двух тележек тип 2 ГОСТ 9246 |
| Масса, т, не более | 70 |
| Показатели назначения вагона концевого | |
| Мощность силовой установки, кВт, не менее | 315 |
| Ходовая тележка | По ГОСТ 9246 |
| Скорость ленты конвейера промежуточного, м/с, не менее | 3 |
| Ширина ленты конвейера промежуточного, мм, не менее | 1200 |
| Мощность привода конвейера промежуточного, кВт, не менее | 2 х15=30 |
| Скорость ленты конвейера поворотного, м/с, не менее | 3 |
| Ширина ленты конвейера поворотного, мм, не менее | 1200 |
| Мощность привода конвейера поворотного, кВт, не менее | 2 х15=30 |
| Угол подъема конвейера поворотного, град, не менее | 15 |
| Угол поворота конвейера поворотного от оси пути в каждую сторону, град, не менее | 75 |
| Максимальный вылет конвейера поворотного от оси пути, м, не менее | 9 |
| Масса, т, не более | 40 |
| Габаритные размеры, мм: | |
| - длина по осям автосцепок | 14620±100 |
| - ширина, не более | 3300 |
| - высота, не более | 5300 |
